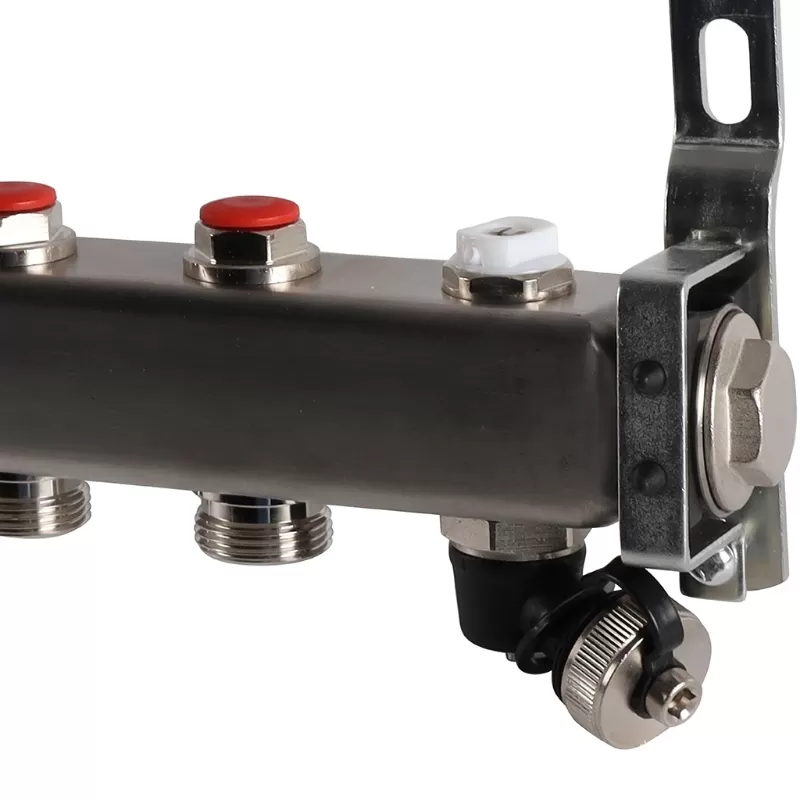

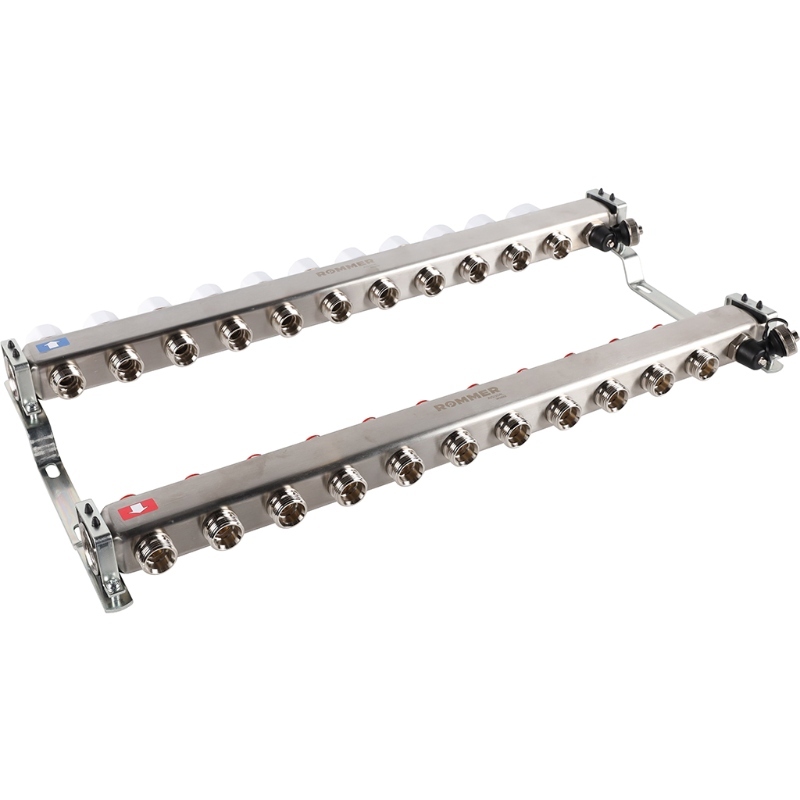

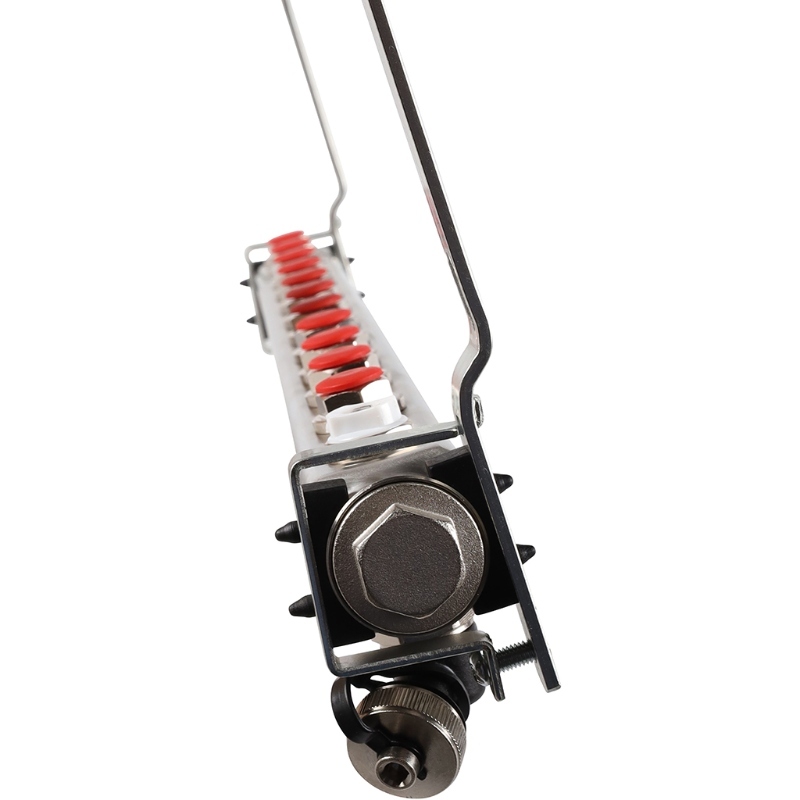

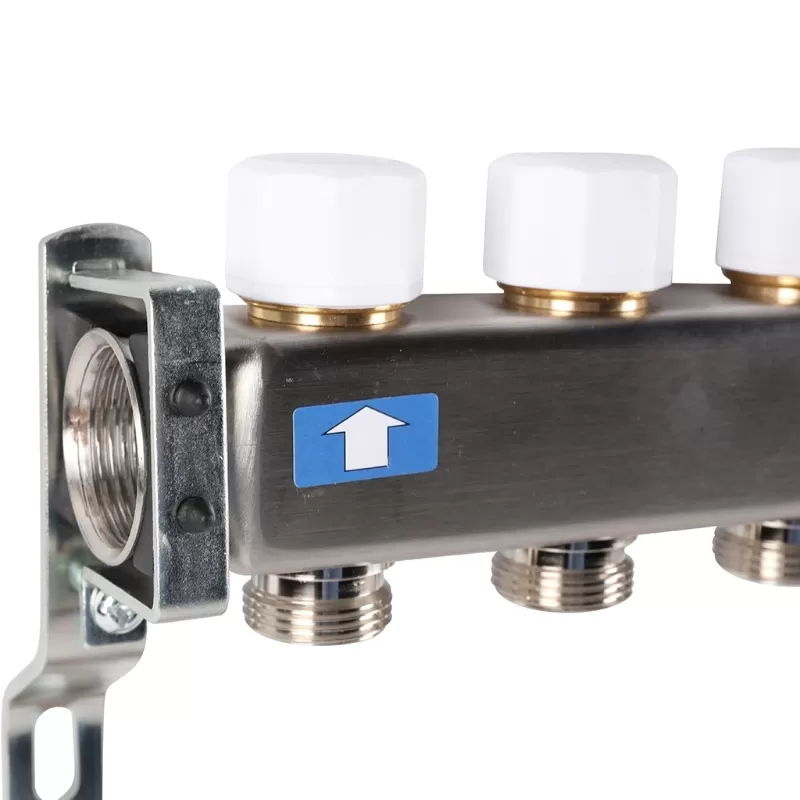

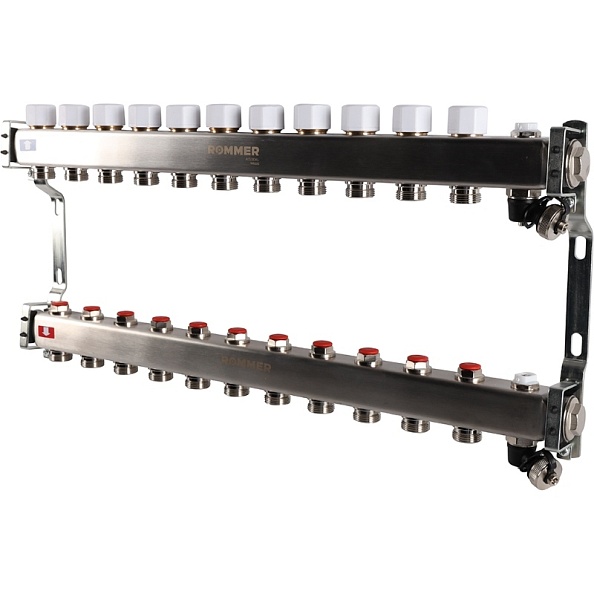

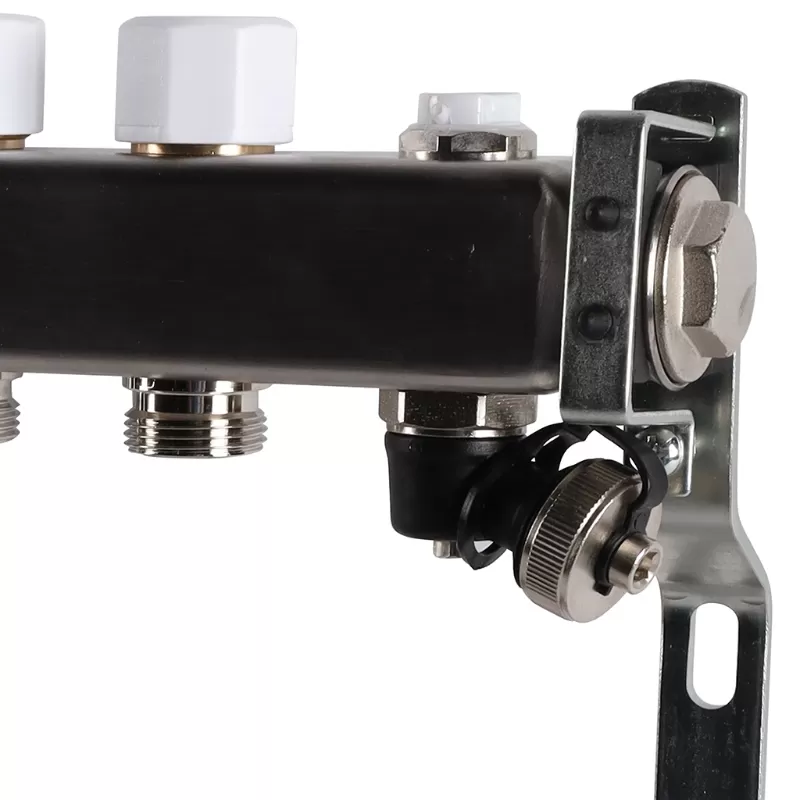

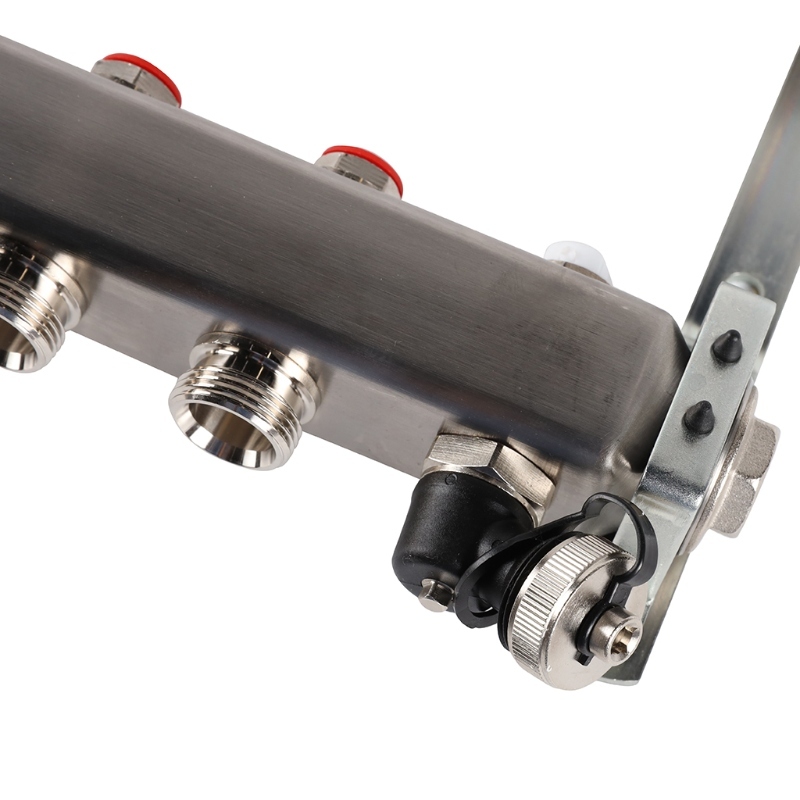

Коллектор Rommer 1"x3/4" на 11 контуров с запорными клапанами (нерж. сталь) (RMS-3201-000011)

Коллектор Rommer 1"x3/4" на 11 контуров с запорными клапанами (нерж. сталь) (RMS-3201-000011)

Коллектор Rommer 1"x3/4" на 11 контура с запорными клапанами из нержавеющей стали (RMS-3201-000011) предназначен для улучшения производительности систем отопления зданий за счёт равномерного распределения теплоносителя по контурам. Коллекторы могут использоваться как в домах индивидуальной застройки, так и в системах отопления многоквартирных жилых зданий, где требуется распределение потока теплоносителя между помещениями на этаже многоквартирного многоэтажного жилого или административного здания. Благодаря многофункциональности коллекторных блоков в отапливаемых помещениях создаются не только комфортные условия для пребывания людей, но и значительно увеличиваются сроки службы оборудования и систем теплоснабжения. Использование коллекторов позволяет контролировать все параметры системы, обеспечивая идеальный баланс. Это помогает избежать лишних затрат и обеспечивает повышенный уровень теплового комфорта. Вес прибора составляет 6,27 кг. Основные функции коллекторных блоков Rommer • независимое друг от друга присоединение контуров системы отопления и распределение по ним теплоносителя; • гидравлическая балансировка системы в пределах квартиры, обслуживаемой одним коллекторным блоком; • регулирование температуры воздуха в отапливаемых помещениях; • удаление воздуха из системы отопления и ее дренаж; • отключение отдельных контуров и системы отопления в целом. Комплектация коллекторных блоков Роммер серии RMS-3201 • коллектор подающей линии • коллектор обратной линии • комплект кронштейнов (2 шт.) • штуцеры под компрессионный фитинг типа «Евроконус» (по числу выходов) • клапаны терморегулятора с регулирующим колпачком (по числу контуров) • запорно-балансировочные клапаны (по числу контуров) • ручной воздухоотводчик (кран Маевского) - 2 шт. • спускной кран с крышкой-ключом - 2 шт. Конструкция Распределительный коллекторный блок Роммер состоит из подающего и обратного коллектора, каждый из которых имеет от 2 до 12 выходов. Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления или теплого пола, для чего оснащается расходомерами, либо запорно-регулирующими клапанами. Обратная гребёнка оборудуется терморегулирующими клапанами с предварительной настройкой пропускной способности. Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических сервоприводов. Для ограничения расхода теплоносителя на каждый отвод выполняется предварительная настройка пропускной способности. Указания по монтажу • Коллекторные блоки с балансировочными расходомерами широко применяются в системах напольного отопления, а блоки без всяких регулирующих устройств – в системах отопления с радиаторами и конвекторами, оснащенными радиаторными терморегуляторами. • Коллекторные блоки ROMMER могут устанавливаться свободно на стене или размещаться в коллекторных шкафах, которые не только выполняют декоративную функцию, скрывая оборудование и трубы, но и защищают их от случайных механических повреждений. • Блоки коллекторные ROMMER рассчитаны на применение в системах отопления с разводкой из полимерных и металлополимерных труб. Для их присоединения к коллекторам применяются компрессионные фитинги типа «Евроконус» с резьбой 3/4» • Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам системы отопления подающий распределительный коллектор оснащается ручными запорно-балансировочными клапанами или балансировочными расходомерами. Эти устройства позволяют сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах, которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в проектной документации. • Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа. • Настройку балансировочных расходомеров производят непосредственно на проектные значения расходов при запущенной системе отопления • Регулирующие клапаны терморегуляторов могут приводиться в действие с помощью термоэлектрических приводов с посадочной резьбой М30 х 1,5, управляемых электрическими комнатными термостатами. При использовании термоэлектрических приводов с иными посадочными размерами, установка на клапаны терморегуляторов производится через адаптеры.
