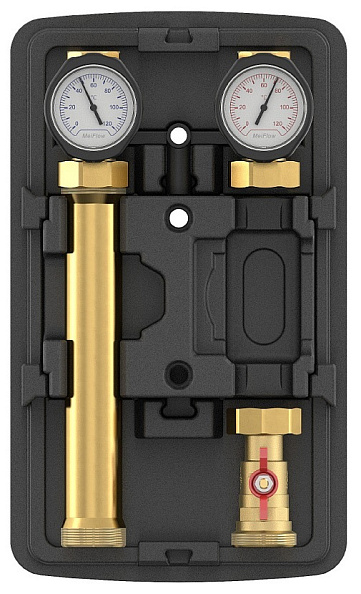

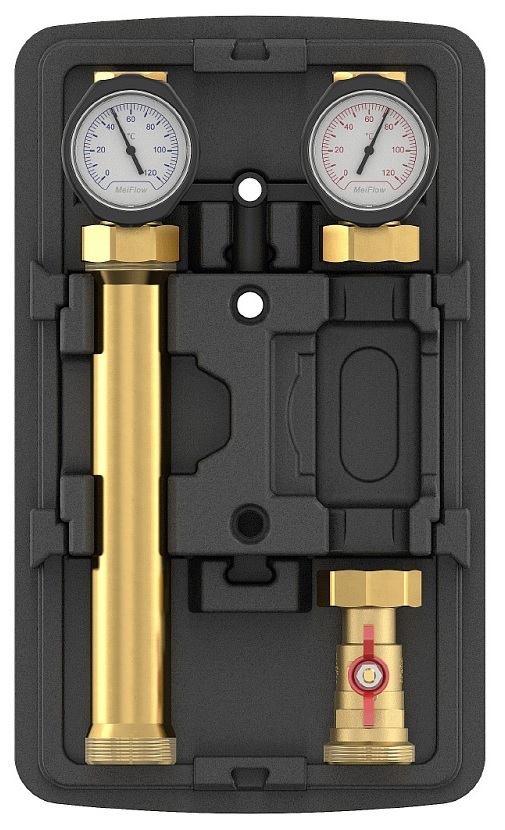

Насосная группа Meibes MeiFlow TOP S UC 1" DN25 M66911EA без смесителя без насоса предназначена для подачи теплоносителя, поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.
Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.
Насос
Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м водяного столба. Размер присоединения - 1 1/2" с плоским уплотнением.
Комплектация насосной группы Meibes без смесителя M66911EA
• 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
• 3-ходовой шаровой кран в линии подачи, с рукояткой;
• два термометра со шкалой температур от 0°С до +120°С;
• шаровой кран насоса;
• комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
• необходимая арматура и уплотнения;
• труба обратной линии;
• многокомпонентная блочная EPP термоизоляция;
• технический паспорт изделия с иснтрукцией по монтажу.

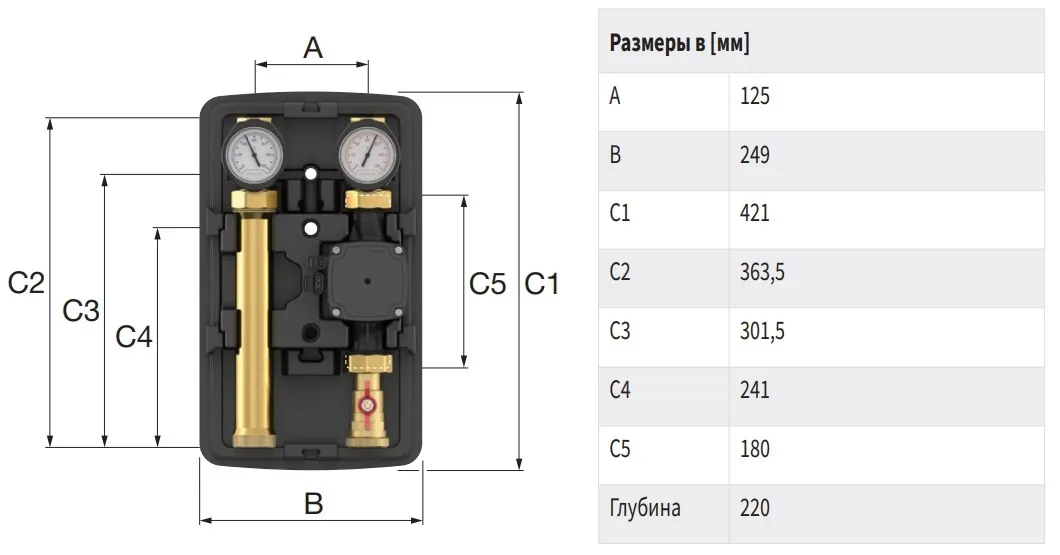

Конструкция прямых насосных групп Meibes UC
1A - Шаровой кран обратной линии со съёмной рукояткой и термометром 0-120°C
1B - Шаровой кран прямой линии со съёмной рукояткой и термометром 0-120°C
2 - Обратный клапан в шаровом кране, деактивируемый
3UC - Труба обратной линии
4 - Установка датчика температуры для прямой линии
5 - Пластиковый кронштейн для труб при монтаже на стену
6 - Место для монтажа насоса (180 мм, 1 1/2", плоское уплотнение)
8 - Многокомпонентная теплоизоляция из вспененного полипропилена
9 - Шаровой кран для насосов
10 - Отверстие для прокладки кабеля (диаметр 13,5 мм, T=87 мм)
D - Отопительный контур обратной линии, потребитель тепла, DN 25
E - Отопительный контур прямой линии, потребитель тепла, DN 25
F - Отопительный контур обратной линии, теплогенератор (1 1/2" НР, плоское уплотнение)
G - Отопительный контур прямой линии, теплогенератор (1 1/2" НР, плоское уплотнение)

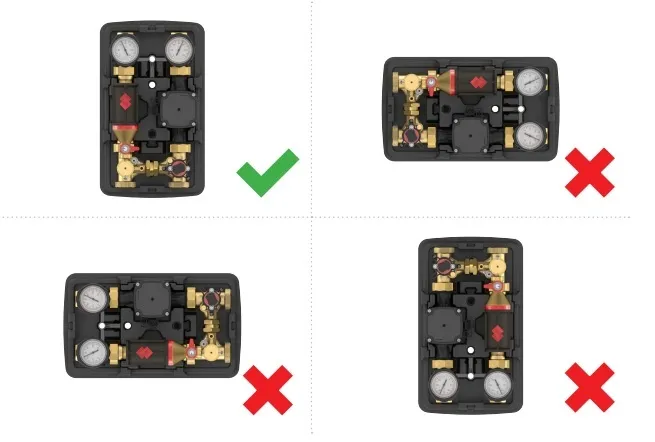

Рекомендации по монтажу насосной группы Майбес M66911EA
• При установке необходимо предусмотреть достаточно свободного места для монтажа и техобслуживания.
• После испытания давлением или первого нагрева следует при необходимости подтянуть резьбовые соединения.
• Вал насоса должен располагаться строго горизонтально.
• Учитывайте минимальное давление подачи, например, 0,5 бар при +95°C или 1 бар при +110°C.
• Насос должен работать только при условии полного заполнения и отсутствия воздуха.
• Запрещено дополнительно изолировать клеммную коробку (необходимо охлаждение электроники насоса).
Технические характеристики:
