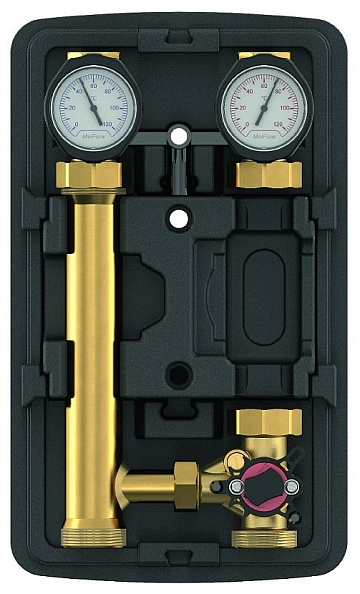

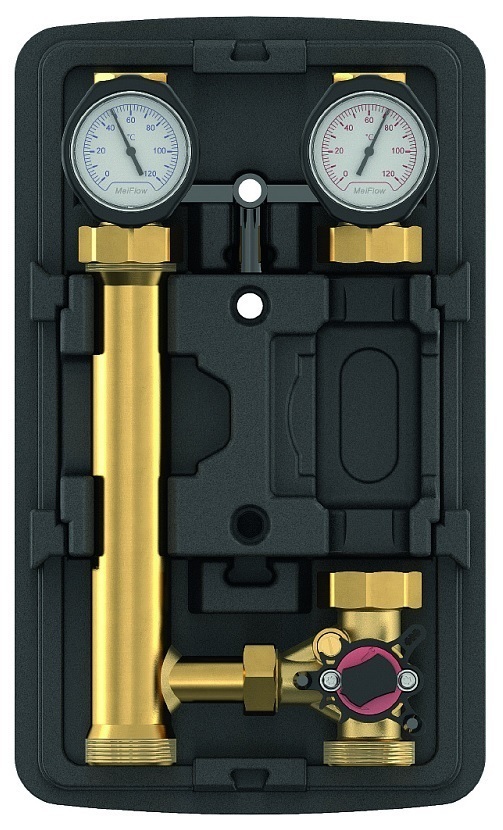

Насосная группа Meibes MeiFlow TOP S MC 1" DN25 M66932EA со смесителем без насоса предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, в котором предусмотрено дополнительное регулирование температуры подачи путём подмеса из обратной линии, таких как тёплые полы и радиаторное отопление с точным управлением температуры. 3-ходовой смесительный клапан можно установить слева.
В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" (DN 25 мм) c внутренней резьбой.
Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.
Насос
Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м водяного столба. Размер присоединения - 1 1/2" с плоским уплотнением.
Комплектация насосной группы Meibes M66932EA
• трёхходовой смесительный клапан;
• 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
• 3-ходовой шаровой кран в линии подачи, с рукояткой;
• два термометра со шкалой температур от 0°С до +120°С;
• шаровой кран насоса;
• комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
• необходимая арматура и уплотнения;
• труба обратной линии;
• многокомпонентная блочная EPP термоизоляция;
• технический паспорт изделия с инструкцией по монтажу.

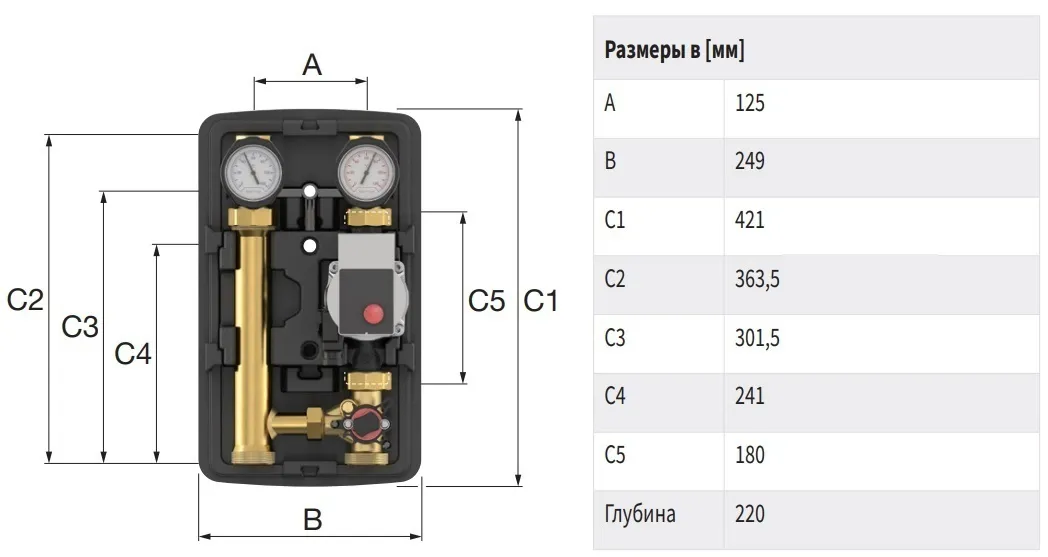

Конструкция смесительных насосных групп Meibes MC
1A - Шаровой кран обратной линии со съёмной рукояткой и термометром 0-120°C
1B - Шаровой кран прямой линии со съёмной рукояткой и термометром 0-120°C
2 - Обратный клапан в шаровом кране, деактивируемый
3MC - Труба обратной линии в качестве тройника
4 - Установка датчика температуры для прямой линии
5 - Пластиковый кронштейн для труб при монтаже на стену
6 - Место для монтажа насоса (180 мм, 1 1/2", плоское уплотнение)
7 - Трёхходовой смеситель с байпасом (возможна установка слева)
8 - Многокомпонентная теплоизоляция из вспененного полипропилена
9 - Шаровой кран для насосов
10 - Отверстие для прокладки кабеля (диаметр 13,5 мм, T=87 мм)
D - Отопительный контур обратной линии, потребитель тепла, DN 32, 1 1/4" ВР
E - Отопительный контур прямой линии, потребитель тепла, DN 32, 1 1/4" ВР
F - Отопительный контур обратной линии, теплогенератор (1 1/2" НР, плоское уплотнение)
G - Отопительный контур прямой линии, теплогенератор (1 1/2" НР, плоское уплотнение)

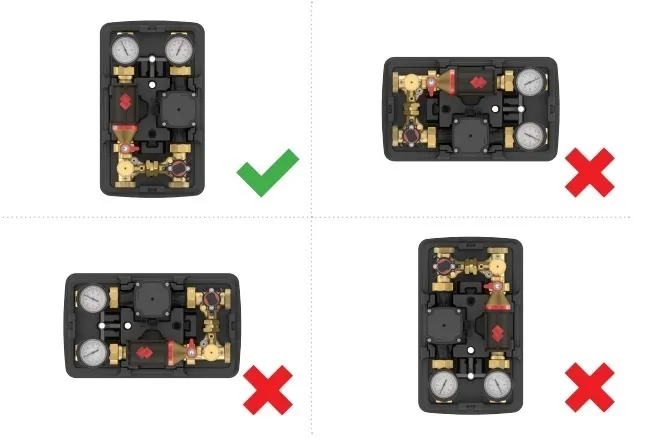

Рекомендации по монтажу насосной группы Майбес M66932EA
• При установке необходимо предусмотреть достаточно свободного места для монтажа и техобслуживания.
• После испытания давлением или первого нагрева следует при необходимости подтянуть резьбовые соединения.
• Вал насоса должен располагаться строго горизонтально.
• Учитывайте минимальное давление подачи, например, 0,5 бар при +95°C или 1 бар при +110°C.
• Насос должен работать только при условии полного заполнения и отсутствия воздуха.
• Запрещено дополнительно изолировать клеммную коробку (необходимо охлаждение электроники насоса).
Технические характеристики:
• Максимальная мощность при ΔT=20°C: 48 кВт
• Максимальная мощность при ΔT=10°C: 24 кВт
• Подключение контура (в дюймах): 1 1/4" ВР
• Подключение котла (в дюймах): 1 1/2" НР
• Вид уплотнения: плоское
• Монтажная длина насоса: 180 мм
• Подключение насоса: 1 1/2" с накидной гайкой
• Условный диаметр прохода (в мм): 32 мм
• Крепление к стене: есть
• Материал фитингов: сталь, латунь
• Материал уплотнений: EPDM, PTFE
