Способы подключения радиаторов отопления

Почему схема подключения так важна?

В отличие от внешнего вида, который влияет на дизайн, схема подключения определяет гидравлику и теплотехнику вашего отопления. Принцип прост: теплоноситель должен пройти максимальный путь внутри радиатора, чтобы отдать как можно больше тепла в помещение. Если жидкость «срезает» угол, проходя по короткому пути, значительная часть прибора остаётся холодной, а КПД системы падает.

Производители всегда указывают в паспорте изделия номинальную тепловую мощность. Однако этот показатель справедлив только для оптимальной схемы подключения — чаще всего диагональной (верх-низ). При использовании других схем реальная теплоотдача может снижаться на 10–30% и более.

Обзор типов систем отопления: с чего начать?

Прежде чем выбирать способ подключения радиатора, необходимо определить, с какой системой вы имеете дело.

1. Однотрубная система

Классика советской застройки. Вода (теплоноситель) проходит последовательно через все радиаторы на стояке и возвращается обратно. Главная особенность: температура теплоносителя падает от первого радиатора к последнему. Балансировка такой системы сложна, а нижнее подключение радиаторов в ней часто приводит к потере мощности и шуму. Основное требование: наличие байпаса (перемычки между подачей и обраткой) для возможности демонтажа прибора без остановки всего стояка.

2. Двухтрубная система

Более современный вариант, используемый в новых многоэтажках и частных домах. Здесь по одной трубе идёт горячий теплоноситель ко всем радиаторам, а по другой — возвращается остывший. Радиаторы подключены параллельно, что обеспечивает равномерный прогрев независимо от их расположения. Такая система открывает гораздо больше возможностей для выбора схемы подключения и установки регулирующей арматуры.

3. Тип циркуляции

• Естественная (гравитационная): Циркуляция происходит за счёт разницы плотности горячей и холодной воды. Такие системы требуют соблюдения уклонов труб и не переносят сложных схем подключения (нижняя подача здесь крайне неэффективна).
• Принудительная: Насос создаёт необходимое давление. Это позволяет реализовать любые схемы подключения, включая нижнюю, и использовать более тонкие и эстетичные трубы (сшитый полиэтилен, металлопластик).

5 основных схем подключения радиаторов

Рассмотрим каждую схему с точки зрения эффективности, сложности монтажа и визуальных преимуществ.

Схема №1: Диагональное подключение (верхний вход — нижний выход)

Это эталонный способ, который обеспечивает максимальную теплоотдачу (коэффициент полезного действия близок к 100%). При такой схеме горячий теплоноситель поступает в верхний коллектор с одной стороны, проходит по всей длине прибора и выходит через нижний коллектор с противоположной стороны. Жидкость омывает весь объём радиатора, прогревая каждую секцию равномерно.

• Плюсы: Максимальная эффективность, равномерный прогрев даже длинных (многосекционных) радиаторов, минимальные теплопотери.
• Минусы: Наиболее заметная разводка труб (по диагонали), требует больше места.\
• Рекомендация: Идеальный выбор для длинных радиаторов (от 12 секций и более), для систем с естественной циркуляцией (если обеспечить уклон), а также для любых помещений, где важна максимальная отдача тепла.

Схема №2: Боковое одностороннее подключение (верхний вход — нижний выход)

Наиболее распространённый вариант в многоквартирных домах. Трубы подходят к радиатору с одной стороны (правой или левой): подача сверху, обратка снизу.

• Плюсы: Экономия труб, эстетично для углового расположения, проще скрыть стояки, эффективность достаточно высока (потери — до 5%).
• Минусы: При длине радиатора более 10–12 секций дальний от подводки край прогревается слабо. Эффективность снижается при большом количестве секций.
• Рекомендация: Оптимально для стандартных радиаторов (до 10 секций) в квартирах с вертикальными стояками. Если количество секций превышает 15, лучше использовать диагональную схему.

Схема №3: Нижнее подключение (с двух сторон или универсальное)

Современное решение, популярное в частных домах и новостройках, где трубы зашиваются в пол. Теплоноситель подаётся в нижний патрубок, проходит через специальный удлинитель (клапан) в верхнюю часть радиатора и выходит через нижний патрубок с противоположной стороны.

• Плюсы: Эстетика — трубы практически не видны (выходят из пола прямо под радиатором), удобство уборки.
• Минусы: Снижение теплоотдачи на 10–20% по сравнению с диагональной схемой. Требуется наличие циркуляционного насоса (не подходит для гравитационных систем). Увеличивается гидравлическое сопротивление.
• Рекомендация: Идеально для домов с двухтрубной системой и принудительной циркуляцией, особенно если интерьер требует скрытого монтажа. Для компенсации потерь мощности радиатор обычно выбирают с небольшим запасом.

Схема №4: «Сидячее» подключение (нижний вход — верхний выход)

Вариация диагональной схемы, но наоборот: подача снизу с одной стороны, выход сверху с другой. Используется редко, в основном в специфических проектах.

• Плюсы: Позволяет скрыть трубы, если стояки расположены неудобно.
• Минусы: Критическое снижение эффективности (потери до 20–30%) из-за того, что теплоноситель стремится пойти по короткому пути, не прогревая верх радиатора должным образом.
• Рекомендация: Применяется только в случаях крайней необходимости, с обязательным учётом потерь тепла при расчёте мощности.

Схема №5: Боковое подключение снизу вверх (наоборот)

Ошибочный вариант, который иногда встречается при непрофессиональном монтаже. Теплоноситель подаётся в нижний патрубок, а выходит из верхнего (с той же стороны). Это самый неэффективный способ.

• Минусы: Теплоотдача падает на 50% и более, радиатор прогревается неравномерно, возможны шумы.
• Вывод: Эту схему следует избегать всегда, если только производитель специально не предусмотрел такую возможность в инструкции (встречается крайне редко).

Особенности монтажа: от выбора радиатора до установки арматуры

Как выбрать радиатор под нужную схему?

Большинство современных радиаторов универсальны. Однако для нижнего подключения выпускаются специальные модели, где подающий и обратный патрубки расположены строго внизу на заданном межосевом расстоянии. Если вы планируете нижнюю подводку, выбирайте такие радиаторы или приобретайте специальные комплекты фитингов (клапаны с удлинителями), которые перенаправляют поток.

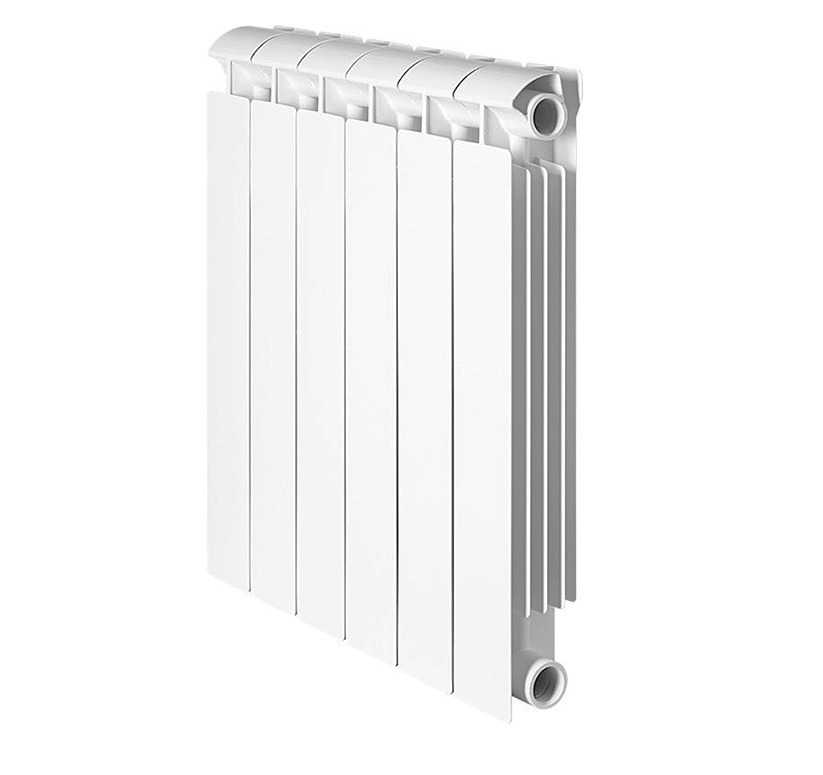

Примечание: При выборе отопительных приборов для сложных систем стоит обратить внимание на продукцию проверенных брендов. Например, трубчатые радиаторы Rifar Tubog отличаются высокой устойчивостью к коррозии и современным дизайном, что позволяет гибко подходить к выбору схемы подключения, сохраняя эстетику интерьера. В свою очередь, биметаллические радиаторы Global идеально подходят для многоквартирных домов с центральным отоплением благодаря стальному сердечнику, выдерживающему перепады давления, и позволяют реализовать любую схему подключения с минимальными потерями эффективности.

Какая арматура нужна для обвязки?

Чтобы система была не только эффективной, но и ремонтопригодной, стандартный узел подключения радиатора включает:

1. Запорные краны (шаровые): Устанавливаются на подачу и обратку. Позволяют отключить радиатор для замены или промывки, не сливая теплоноситель из всей системы.

2. Балансировочный клапан: Необходим в двухтрубных системах для гидравлической увязки (чтобы вода не уходила по короткому пути, минуя дальние радиаторы). Устанавливается на обратку.

3. Термостатический клапан: Автоматически регулирует проток теплоносителя в зависимости от температуры воздуха в комнате. Монтируется на подаче.

4. Кран Маевского: Ручной воздухоотводчик для стравливания воздуха из верхней части радиатора.

5. Байпас: Обязателен в однотрубных системах. Это перемычка между подачей и обраткой, которая позволяет воде циркулировать по стояку, когда кран на радиаторе закрыт.

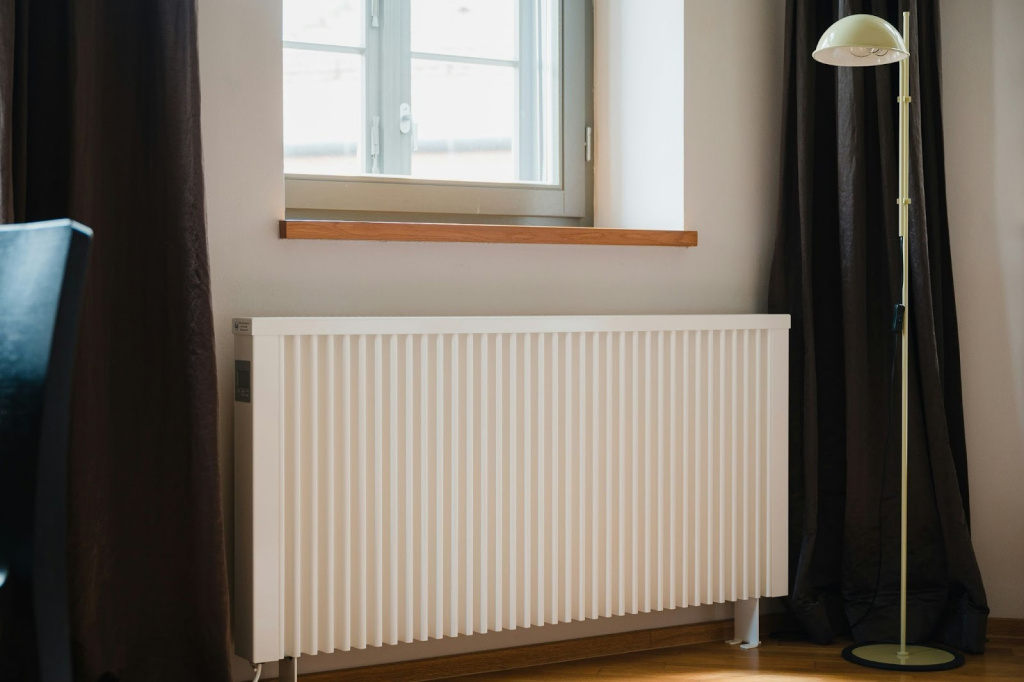

Требования к месту установки

Эффективность отопления зависит не только от схемы, но и от правильного расположения прибора. Даже идеально подключённый радиатор не будет работать, если нарушены расстояния до строительных конструкций:

• От пола: 8–12 см. Слишком низко — затруднена циркуляция воздуха; слишком высоко — образуется холодная зона у пола.
• От подоконника: 10–12 см. Если зазор меньше, тепловой поток блокируется, эффективность падает.
• От стены: 3–5 см (при использовании отражающего экрана можно уменьшить потери на прогрев стены).
• Длина радиатора: Должна составлять не менее 70–80% ширины окна. Это создаёт тепловую завесу, предотвращающую проникновение холода.

Как схема подключения влияет на расчёт мощности?

Если вы решили использовать схему, отличную от диагональной (эталонной), необходимо вносить поправочные коэффициенты при подборе количества секций.

• Диагональная (верх-низ): Коэффициент = 1,0.
• Боковая односторонняя (верх-низ): Коэффициент = 1,03–1,05 (потери незначительны).
• Нижняя (с использованием удлинителя): Коэффициент = 1,1–1,2 (потери 10–20%).
• Сидячая (низ-верх): Коэффициент = 1,2–1,3 (потери 20–30%).
• Боковая снизу-вверх: Коэффициент = 1,5 (потери 50%).

Пример: Если по расчёту для комнаты требуется 1500 Вт тепла, а вы планируете нижнее подключение с потерей 15%, выбирайте радиатор мощностью не менее 1725 Вт (1500 × 1,15).

Частые ошибки при подключении радиаторов

1. Использование нижнего подключения в однотрубных системах старого типа. Это приводит к шумам, слабому прогреву и перегрузке насоса (если он есть).

2. Отсутствие байпаса в однотрубной системе. При перекрытии крана на радиаторе перекрывается циркуляция по всему стояку, что запрещено управляющими компаниями.

3. Несоответствие диаметров. Сужение прохода в подводках снижает пропускную способность системы.

4. Игнорирование направления потока. На балансировочных и термостатических клапанах обязательно есть стрелка, указывающая направление движения воды. Установка против стрелки выводит арматуру из строя.

5. Глухая заделка труб в стяжку без изоляции. При тепловом расширении не изолированные трубы могут издавать шум и повреждать покрытие.

Заключение: как выбрать свою схему?

Выбор способа подключения радиатора — это компромисс между эффективностью, эстетикой и технической возможностью системы.

• Если вы живёте в многоквартирном доме с вертикальными стояками и хотите сохранить максимум тепла — выбирайте диагональную или боковую схему с верхней подачей.
• Если вы строите частный дом и цените чистоту интерьера (трубы скрыты в полу) — используйте нижнее подключение, но обязательно заложите запас мощности радиатора и убедитесь, что у вас установлен циркуляционный насос.
• Если у вас длинные радиаторы (более 12 секций) или панорамные окна — только диагональная схема.

Перед началом работ важно трезво оценить свои силы. Монтаж радиаторов и выбор фитингов требует квалификации и понимания гидравлики. Если вы сомневаетесь в типе вашей системы (однотрубная или двухтрубная, открытая или закрытая) или не знаете, как правильно установить балансировочные клапаны, доверьте расчёт и подключение профессионалам. Это избавит вас от риска получить холодные батареи зимой и сэкономит средства на переделку.

Автор: Сергей Гусаров
